Настройка выходного потока SRT

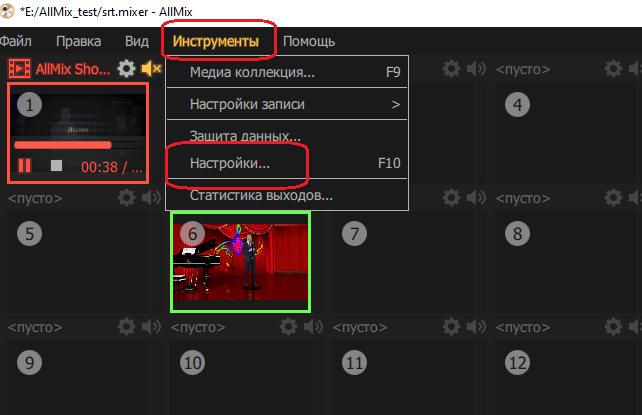

В верхней панели инструментов зайти во вкладку Инструменты → Настройки Меню настроек можно также вызвать клавишей F10:

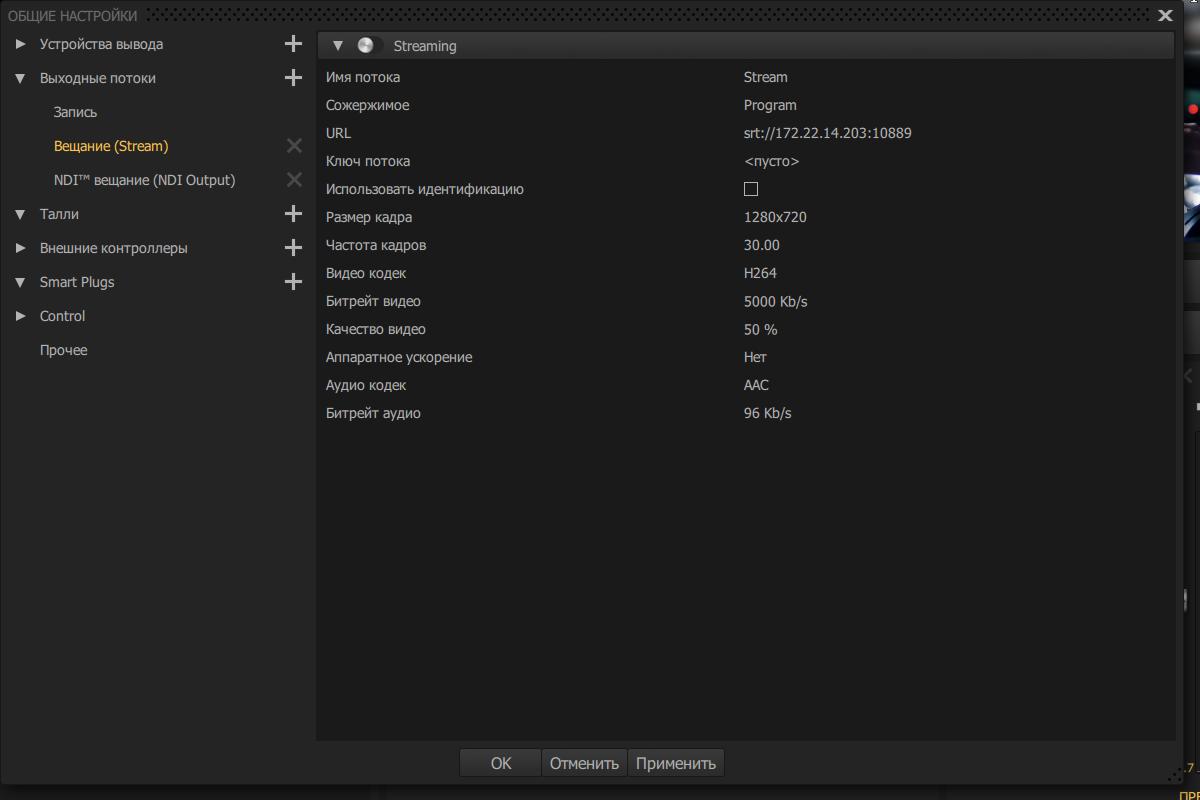

Настроить параметры выходного потока

- Имя потока - по умолчанию Stream, можно задать своё.

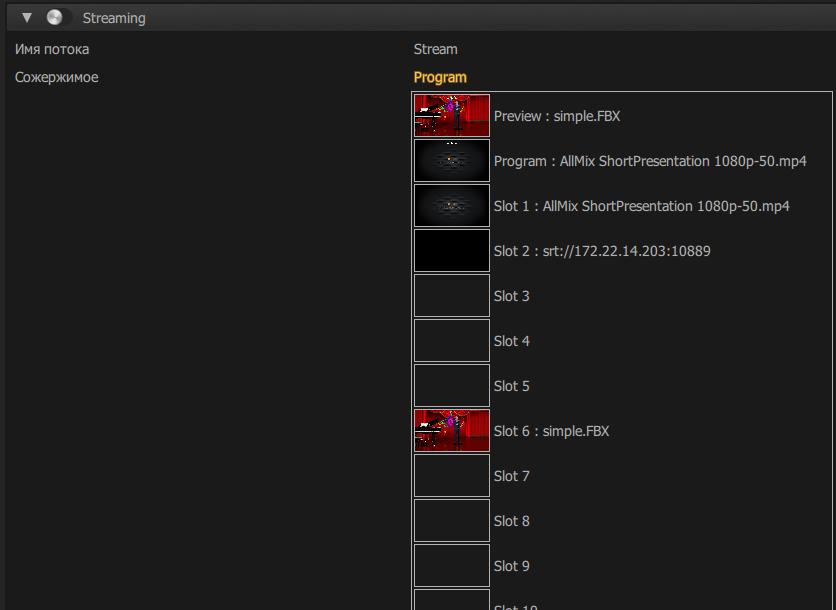

- Содержимое - по умолчанию Program служит в качестве источника. При нажатии на содержимое появляется список слотов, которые можно назначить в качестве источника для выходного потока
- URL - srt://172.22.14.203:10889 (пример)

172.22.14.203 - IP адрес компьютера, с которого ведётся вещание (использовать localhost можно только при вещании «сам на себя»). 10889 - любой свободный сетевой порт.


При необходимости настроить остальные параметры:

- Ключ потока - по умолчанию <пусто>
- Использовать идентификацию - по умолчанию отключена, для подключения поставить галочку и заполнить поля:
- Имя пользователя
- Пароль

Параметры формата сигнала вещания:

- Размер кадра - по умолчанию 1208х720
- Частота кадров - по умолчанию 30.00
- Видео кодек - по умолчанию Н264
- Битрейт видео - по умолчанию 5000 Kb/s
- Качество видео - по умолчанию 50%
- Аппаратное ускорение - по умолчанию Нет
- Аудио кодек - по умолчанию AAC
- Битрейт аудио - по умолчанию 96 Kb/s

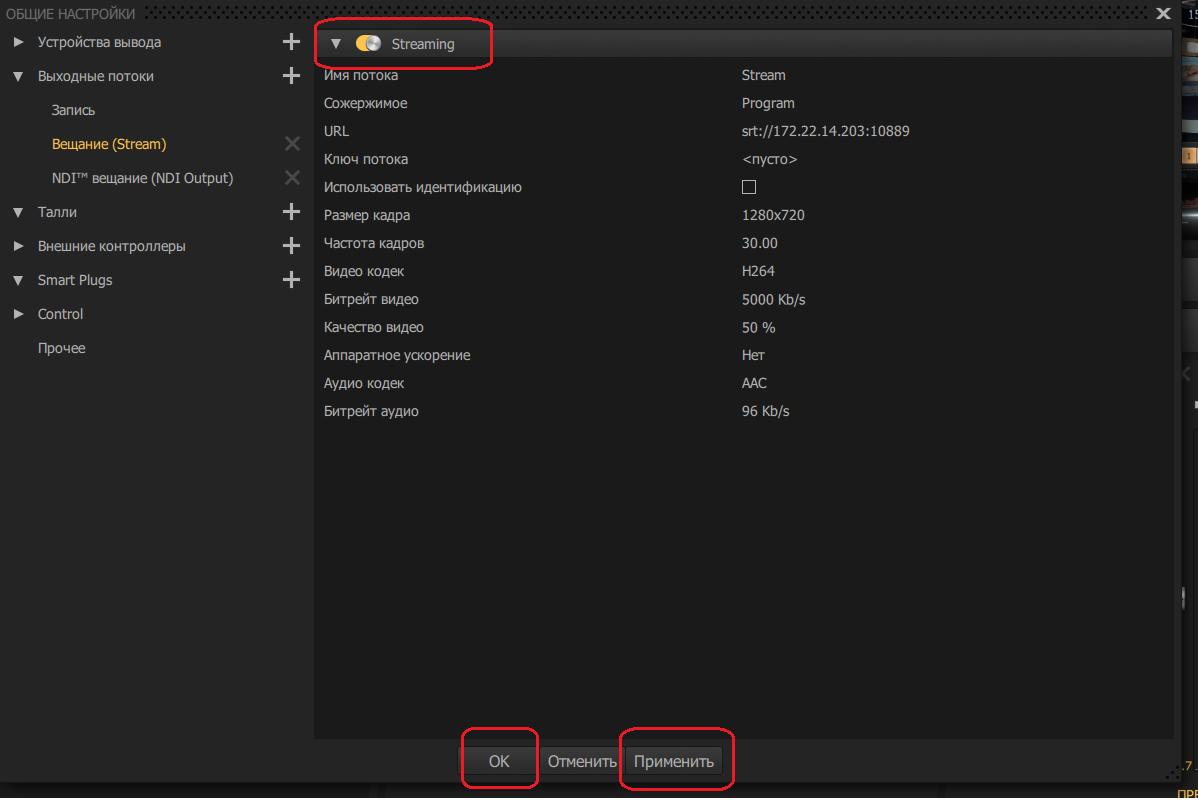

После настройки всех параметров переключатель Streaming перевести в рабочее положение и сохранить настройки: Применить→ОК


Для запуска потока нажмите кнопку ВЕЩАНИЕ


Сначала кнопка Вещание подсвечена жёлтым цветом и статус вещания «остановлено», так как нет соединения с приёмником потока. После соединения с приёмником кнопка меняет цвет на красный и производится вещание стрима. Если соединение отсутствует слишком долгое время, происходит таймаут, кнопка переходит в неактивное состояние, и выводится сообщение об ошибке вещания.

Настройка входного потока SRT

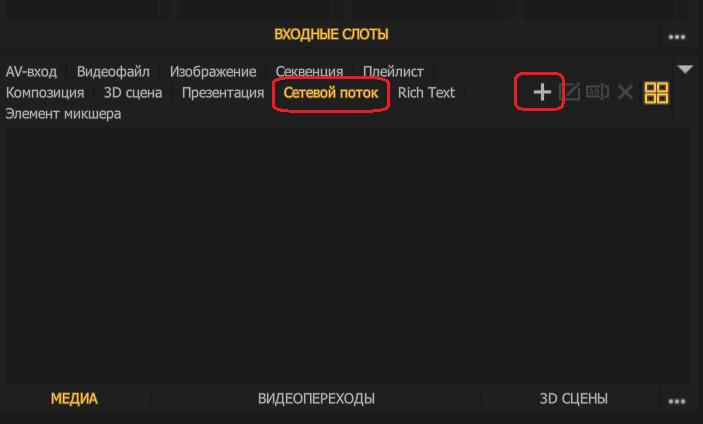

На панели ВХОДНЫЕ СЛОТЫ открыть вкладку Сетевой поток и нажать +

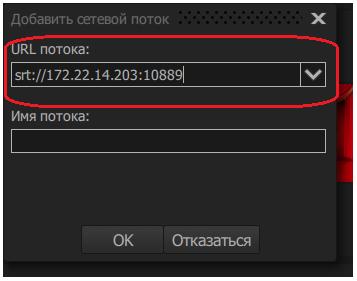

В открывшемся окне заполнить поле URL потока:


Если нажать на значок Рисунок9.jpg , откроется список ранее вводимых адресов.

Для принятия входного потока SRT необходимо ввести IP адрес и порт компьютера, на котором уже запущено вещание (здесь это srt://172.22.14.203:10889). Нажмите ОК.

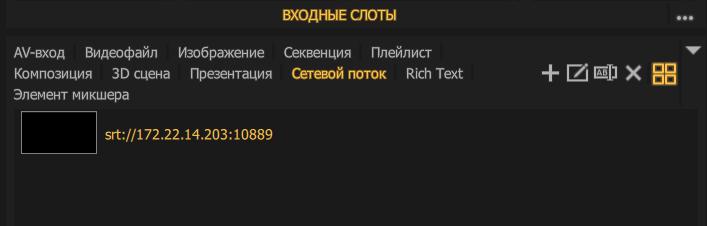

Этот поток появится в списке потоков:


Имя потока можно задать произвольное, по умолчанию подставляется сетевой адрес в качестве имени.
